Tour d’horizon sur l’étude d’une charpente métallique, de la note de calcul aux plans de fabrication en passant par le plan d’exécution.
Quels sont les types de structures métalliques dimensionnées par un bureau d’études ?
Une étude de charpente métallique peut permettre de dimensionner plusieurs types d’ouvrages, parmi ceux-ci on retrouve :
- Bâtiments industriels
- Bâtiments tertiaires
- Garde-corps
- Garages et parking
- Passerelles métalliques.
- Entrepôts de stockage
- Etc
La prise en charge par le bureau d’études
Les notes de calcul
Le travail du bureau d’études en structures métalliques consiste à définir :
- Les efforts ou actions qui s’appliquent à la structure (compression, flexion, température, cisaillement, etc), mais aussi les actions dynamiques qu’il peut y avoir, comme les effets sismiques par exemple.
- La stabilité de l’ouvrage mais aussi la forme structurelle optimale de l’ouvrage.
- Les réactions aux appuis qui découlent des actions exercées.
- Le grugeage des différentes poutrelles et cornières.
- Les sections requises pour chaque partie de l’ossature de manière à assurer la sécurité de la structure.
- Le calcul des soudures et des boulonnages.
- Etc …
Les différents outils du bureau d’études permettent de dimensionner tous les types de structures métalliques : calcul de charpentes, de poutres, de garde-corps, etc ..
Le plan d’exécution
Mis à part la note de calcul, le bureau d’études doit aussi réaliser une étude de synthèse. Étape primordiale, celle-ci a pour but d’assurer la cohérence spatiale entre les différents éléments d’un bâtiment. Cette étude est utilisée pour éviter tous les conflits d’interface. Pour ce faire, les plans de tous les corps d’état (techniques, architecturaux, de maintenance, d’exploitation, etc.) doivent être superposés afin d’étudier les interférences entre les lots. Toutes les parties de l’ouvrage doivent être prises en compte, y compris les fondations. Des plans d’ensemble peuvent alors être réalisés pour ensuite être modélisés parfaitement en 3D grâce au BIM.
Le plan de fabrication
Ces plans permettent de lancer la fabrication en usine et la mise en place de la structure :
- Plans d’assemblages et de débits.
- Nomenclatures & listes de tous les éléments y compris boulonnerie
- Fichiers pour commande numérique DXF DSTV CN

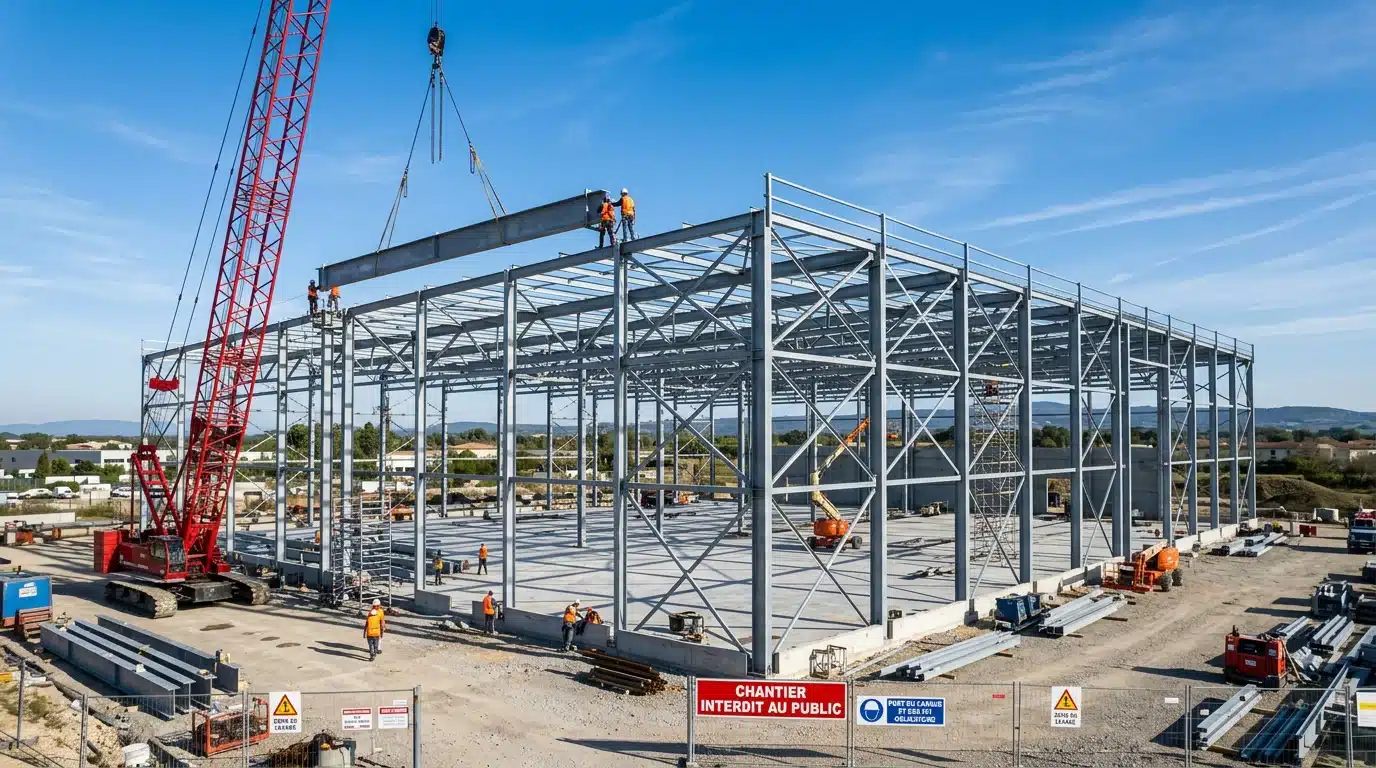

- Plans de montage
Le tout dans le respect des normes en vigueur
Les bureaux d’études de structure métallique doivent prendre en compte les différents calculs suivant les règles et normes en vigueur, comme la norme NF EN 1090-1, ou les règles CM66 et leur additif de 1980. La nouvelle réglementation européenne des Eurocodes est aujourd’hui également applicable, complétée par les Documents d’application nationale (DAN) qui en précisent les paramètres.
